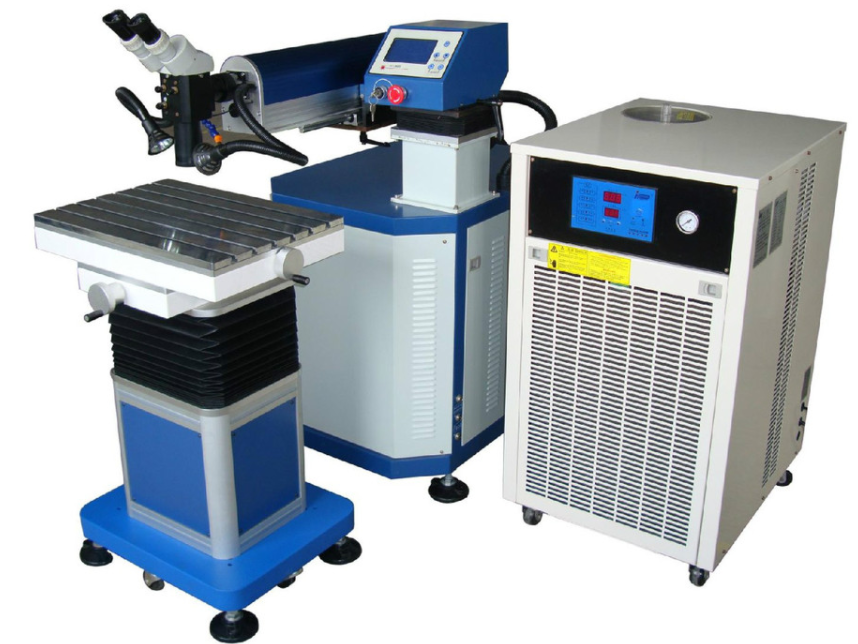

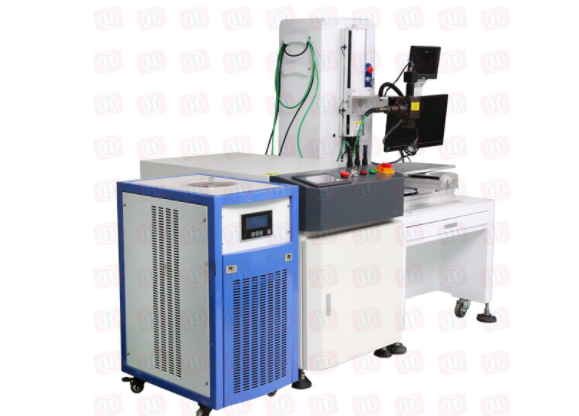

激光焊接机谐振腔安装于光具座上,谐振腔由聚光腔和全反膜片、半反膜片调整架组成。

激光焊接机谐振腔的安装、调试如下。

一、光轴的确认

在光具座上安装好半导体激光器校正装置，按下校正开关，红色的半导体指示光通过半导体激光器前端的小孔光阑穿出。

将两块调光板置于光具座上离半导体激光器校正装置- -近 一远处，因为两块调光板的中心孔位即是光轴中心位，通过两点确定一条直线的原理校准半导体激光器，调整半导体激光器校正装置，使红色的半导体指示光从两块调光板的光阑小孔同时穿出,半导体激光器调好后即为标准指示光，做为光轴的基准。

二、调整半反膜片架

将半反膜片架装上光具座导轨，调整安装位置使红色的半导体指示光从半反膜片正中间穿过(通过膜片座小孔光阑确定半反膜片座的中心位置)，调整半反膜片架的微调旋钮，将半反膜片对指示光的反射点调人半导体激光器前端的光阑小孔内,即出射光与反射光重合，锁紧半反膜片座与光具座导轨的固定螺丝。

三、调整全反膜片架

安装调整:全反膜片架，与安装调整半反膜片架类似，将全反膜片对指示光的反射点调入半导体激光器前端的光阑小孔内。

注意:当红色半导体激光指示光穿过半反膜片及全反膜片时，一部分透过去，一 部分被半反膜片及全反膜片反射，反射光点会落在半导体激光器前端的光阑周围。

四、装配激光器聚光腔

激光焊接机的聚光腔采用的是半腔水冷式双椭圆柱组合结构。装配激光器聚光腔步骤

五、调光
取下所有调光小孔光阑。
依开机步骤开机，主电源预燃成功后,将激光参数调到较低值(120A,1.0ms,1Hz),按下控制盒上的激光开关，电源开始放电。微调全反膜片架,利用上转换片或曝光相纸进行观察,使激光光斑成规则的圆形(光斑直径为7 mm)。若光斑左右存在缺隙,则调整全反膜片上右端调节螺钉。若上下存在缺隙，则调整半反膜片架上的下端调节螺钉，直到光班较圆，且激光能量分布均匀,激光与指示光同轴，此时,激光输出效果最好。

使用相纸打光斑，相纸可用塑料袋套起来，以免相纸产生烟雾对镜片造成损伤。

注意:调整膜片架时一次调整幅度不宜过大。应在工作电流和脉宽较低时进行调整。调整激光输出时，切勿将手碰着氙灯两端的电极,以免发生伤害。
